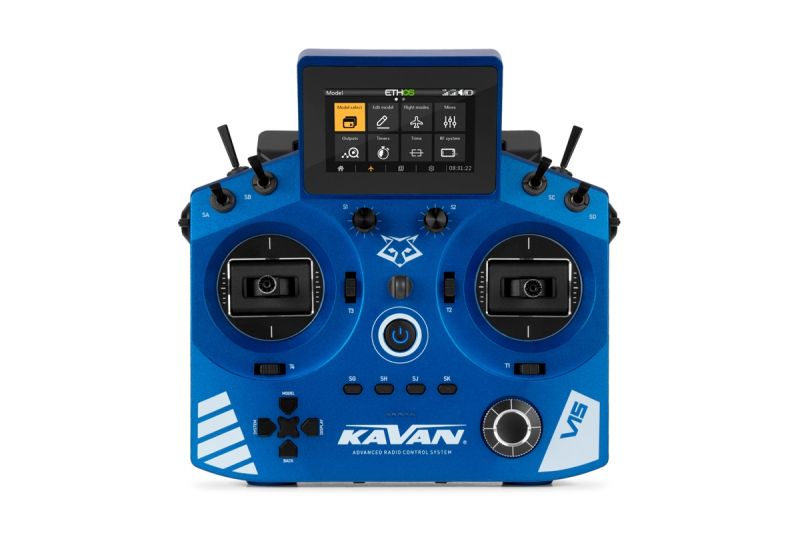

Предавател KAVAN V15 - син, 24-канален + приемник R10

KAVAN V15 е 24-канален RC комплект за напреднали любители и спортни моделисти, работещ с двойна 2.4GHz предавателна система с пълна телеметрична поддръжка. Той се отличава с  пиково време за реакция до 4 ms , с обхват до десетки километри . Можете също да изберете предавателни системи ACCST D16 или ACCESS, също с телеметрия. Следователно V15 може да се свърже с широка гама от KAVAN или FrSky приемници, телеметрични или не, с конвенционални PWM и серийни изходи.

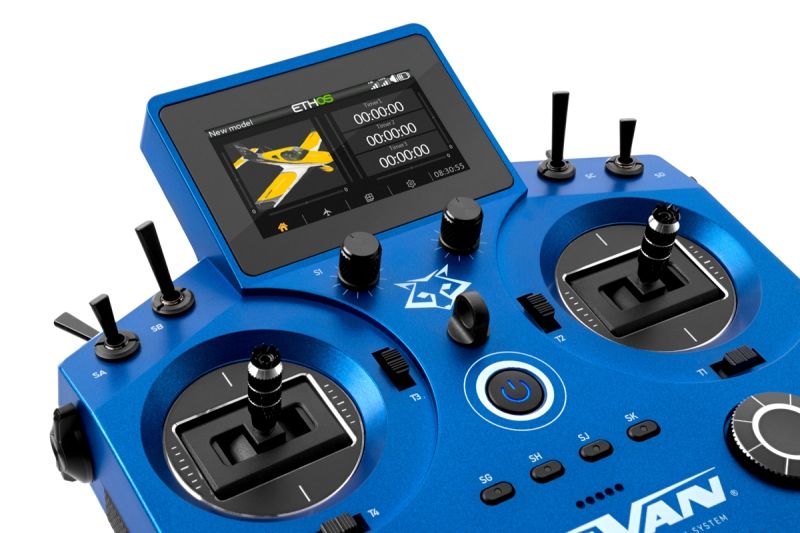

Дизайнът на V15 използва дизайна и доказаните елементи на предавателя V20, но е по-малък, по-лек и по-преносим. Подходящ е за управление на голямо разнообразие от модели самолети или хеликоптери/мултикоптери. Лесно се настройва и за кораби или сухопътни модели, например. За целта използвайте широката гама от функции и миксове, налични в операционната система ETHOS™ . Можете удобно да ги настроите според вашите предпочитания, като използвате алуминиевото многофункционално въртящо се копче и интерфейса ETHOS.

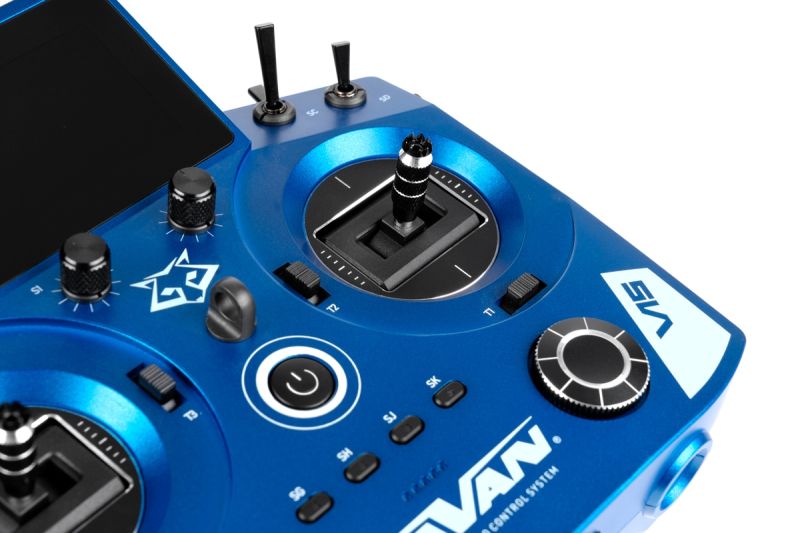

Разполага с чифт високопрецизни кръстосани контролери с алуминиева плоча. Това осигурява идеално плавно движение на лостовете във всяка посока. Позицията им се отчита от висококачествени сензори на Хол. В сравнение с потенциометрите, те имат по-висока разделителна способност и не са подложени на механично износване (най-често около централната позиция) и по-добре издържат на въздействието на влага и прах. Следователно управлението е по-точно и надеждно.

За управление на други функции има 4 трипозиционни превключвателя, 2 двупозиционни (1 моментен) превключвателя, 2 въртящи се странични диска, 4 програмируеми от потребителя бутона (отпред) и 2 моментни бутона (отзад), 2 програмируеми въртящи се копчета на миксера и 4 цифрови регулатора. Копчетата са изцяло метални, прецизно обработени с CNC машина . Разположението на контролера и ергономичността на корпуса са базирани на доказания и широко тестван дизайн на предавателя V20.

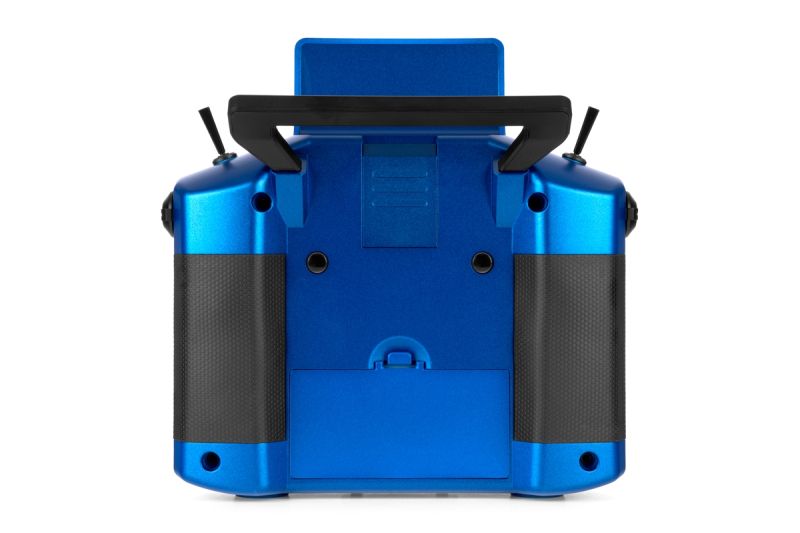

Корпусът на предавателя е здрав и приляга перфектно в ръката . Гумените дръжки отстрани и отзад на предавателя осигуряват здрав, удобен и сигурен захват. Оттук можете да достигнете до всички контроли без затруднения. Карданните опори са разположени близо до краищата на предавателя. Разбира се, има и възможност за регулиране на силата на центриране и затягането на пружините на лоста. За да промените режима, просто изберете желания режим от менюто с настройки и след няколко минути регулирайте заключването на лоста за газта.

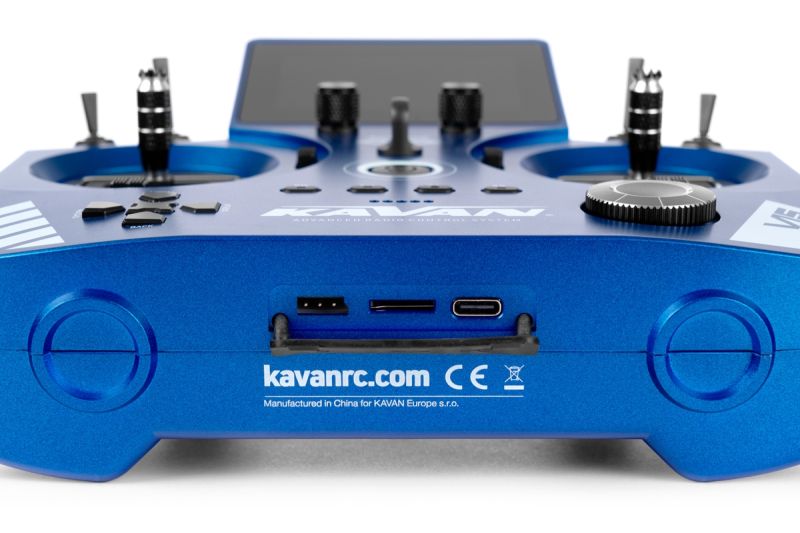

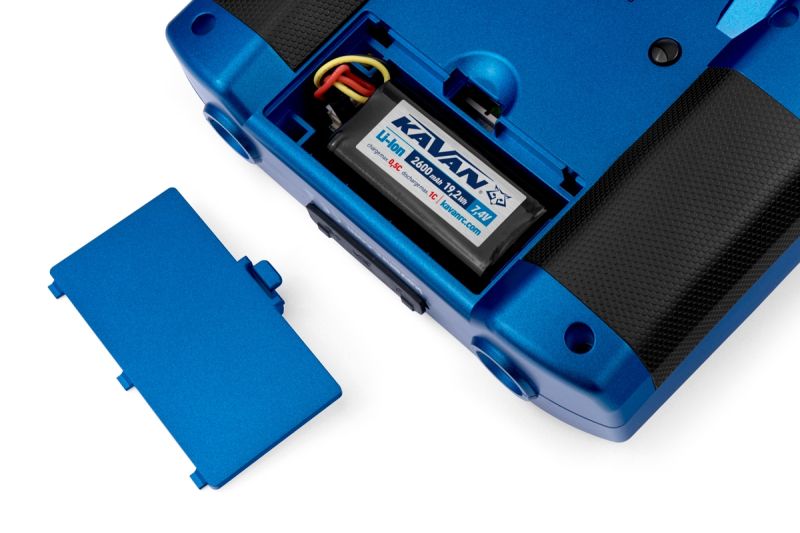

Вградената флаш памет с капацитет от 128 MB съхранява всички ваши модели или скриптове. Ако дори това е твърде малко, можете да я разширите с MicroSD карта. За достъп до паметта използвате USB-C конектора, който служи и за зареждане. Вграден балансьор ще се погрижи за захранването на вашата 2S литиева батерия с капацитет 2600mAh.

Всички предаватели KAVAN са покрити с тригодишна удължена гаранция.

Характеристики

• 2.95" цветен TFT дисплей с подсветка и резолюция 640×360 пиксела
• До 20 режима на полет за перфектен контрол над вашия модел при всякакви условия
• Пълна телеметрия с пренос на данни от широк набор от сензори с възможност за запис върху MicroSD карта
• Памет за 64 модела, разширяема чрез MicroSD карта
• Гласов телеметричен изход от високоговорителя или чрез кабел с 3,5 мм жак конектор
• 4 трипозиционни превключвателя, 2 двупозиционни (1 моментен) превключвателя
• 2 въртящи се странични циферблата, 2 бутона с моментно действие на гърба
• 4 програмируеми от потребителя бутона (отпред)
• Прецизни карданни стабилизатори със сензори на Хол и алуминиев панел
• Режим „Треньор“ чрез кабел или безжично чрез Bluetooth®
• Интелигентен порт за програмиране на сервомотори
• Имена на модели с 15 символа
• Подстригвания
• Обръщане на работата на сервомотора
• Задаване на крайни точки и ограничаване на скоростта
• Настройка на скоростта на сервомотора
• Нулиране на данни
• Безопасност при аварийни ситуации
• Двойни тарифи
• Настройка на прогресията на скоростта по 2 експоненциални криви или 21-точкови криви
• Свободно програмируеми миксове
• Изключване на двигателя
• Безопасен празен ход
• Логически свързани превключватели
• Интуитивен потребителски интерфейс с персонализируеми джаджи
• Серво монитор и серво тестер
• 3 таймера (хронометър или таймер)
• Време за изпълнение на модела
• Време на работа на предавателя
• Индикация за предварително зададени позиции на контролера при стартиране на предавателя
• Регулируема интензивност на подсветката на дисплея
• Калибриране на карданни опори
• Звуково и тактилно предупреждение
• Проверка на обхвата
• 3 настройки на режима на работа на приемника (редундантност)

Технически спецификации

• Предавателна система: 2.4GHz едновременно на две честоти (Twin 2.4GHz)
• Антена: Две вградени 2.4GHz антени
• Усилване: 3.01 dBi
• Размери: 198,5 × 194,1 × 94,5 мм (Ш × В × Д)
• Тегло: 640 г (без батерията)
• Операционна система: ETHOS
• Вътрешен RF модул: TW-ISRM
• Канали: До 24
• Работно напрежение: 6,5–8,4 V (2S Li-Po/Li-ion батерия)

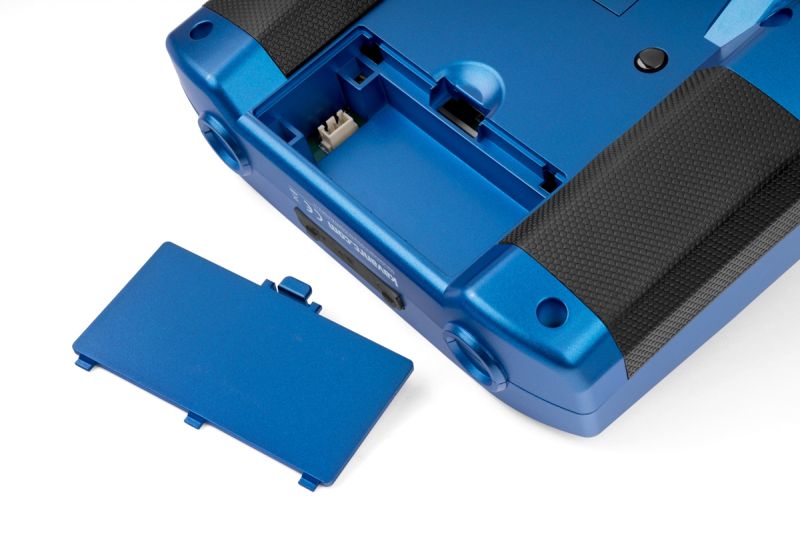

• Размери на отделението за батерии: 69,5 × 38,5 × 20 мм (Ш × В × Д)
• Работна температура: (-10)–60 °C
• Работен ток: 330 mA при 7,4 V
• Работна честота: 2.4015–2.482 GHz
• Изходна радиочестотна мощност: 17,77 dBm (EIRP)
• Заряден ток: ≤1 A ± 200 mA
• Напрежение на USB адаптера: 5 V + 0,2 V
• Ток на USB адаптера: ≥ 2.0 A
• Дисплей: 2.95" цветен TFT с резолюция 640×360 пиксела
• Съвместимост: Twin 2.4GHz / ACCST D16 / ACCESS

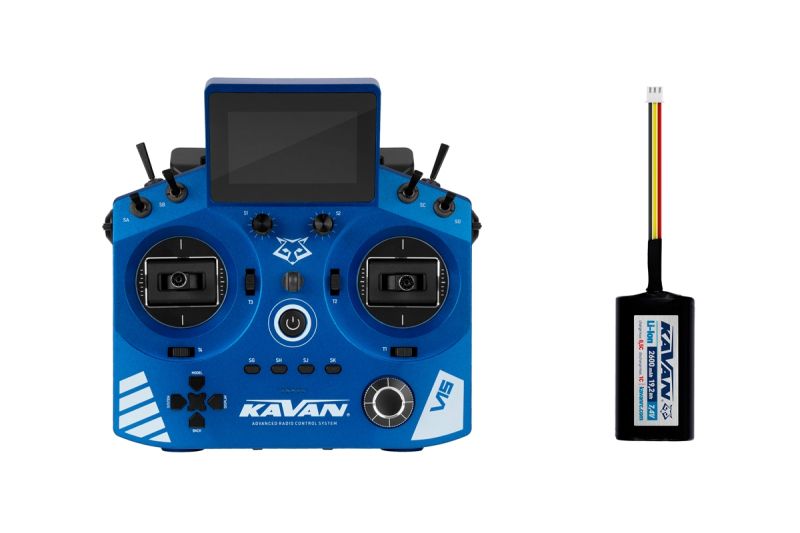

Съдържание на комплекта

• Предавател KAVAN V15 син
• 2S литиево-йонна батерия за предавател с капацитет 2600mAh
• 10 канален приемник R10
• Advanced 10-channel Twin 2.4GHz receiver with S.BUS input and output ports (16/24 channels). Integrated precision telemetry. Black box for storing basic flight data. Smart automatic pairing. Wireless firmware updates. Weight 9.8 g; dimensions 64.6×16.6×12.4 mm.



  Advanced 10-channel telemetry receiver. It operates on a 2.4GHz simultaneous dual-frequency transmission system Twin 2.4GHz. It has 10 high-precision PWM channels and 16 or 24-channel modes using S.BUS. Two detachable antennas with IPEX4 connectors provide full signal strength over a range of up to tens of kilometres. It is especially ideal for gliders, but you can also use it for other various models. With redundancy support, it can be connected as a primary receiver via S.BUS. With the Twin 2.4GHz protocol, both receivers work fully simultaneously in this connection. Thanks to the F.BUS connection option, you can also pair it quickly and easily to several different telemetry devices, providing bidirectional data transmission via a single cable.

  It features advanced interference suppression for reliable, stable signal transmission across the entire range. Smart transmission system matching speeds up pairing. The black box function stores essential flight data. Receiver operating statuses are indicated by an LED indicator. Smart pairing allows firmware updates wirelessly.

  It is also available in a stabilised version (#KAV18.10010S R10 Stabi) offering ADV enhanced stabilisation features. The ADV stabiliser offers an advanced mode with multiple programmable stabilised channels and flexibility. The Stabi version is additionally equipped with a precise variometer for measuring basic telemetry.

  Technical specifications:

  • RF transmission: Twin 2.4 GHz
  • Dimensions: 64×16.6×12.4 mm (L×W×H)
  • Weight: 9.4 g
  • Operating voltage: 3.5–12 V (recommended supply 2S LiXX)
  • Operating current: ≤120 mA at 5 V
  • External voltage measurement range via AIN2: 0–35 V
  • Antenna connector: IPEX4
  • Compatibility: Twin 2.4 GHz
  • Max. radiated power: < 20 dBm
  • Operating frequency: 2.400–2.4835 GHz



  Functions:

  • Increased protection against RF interference and more stable RF transmission
  • Simultaneous dual-frequency Twin 2.4GHz transmission system with smart pairing
  • Black box feature
  • High maximum operating range
  • Wireless firmware updates (OTA - OverTheAir)
  • 10 configurable channels
  • CH1: PWM / S.BUS OUT / FPort / S.Port / SBUS IN
  • CH2–10: PWM / SBUS OUT / FBUS / S.Port
  • F.BUS / S.Port
  • SBUS OUT port (Supports 16/24CH mode)
  • SBUS IN port (Supports signal redundancy)
